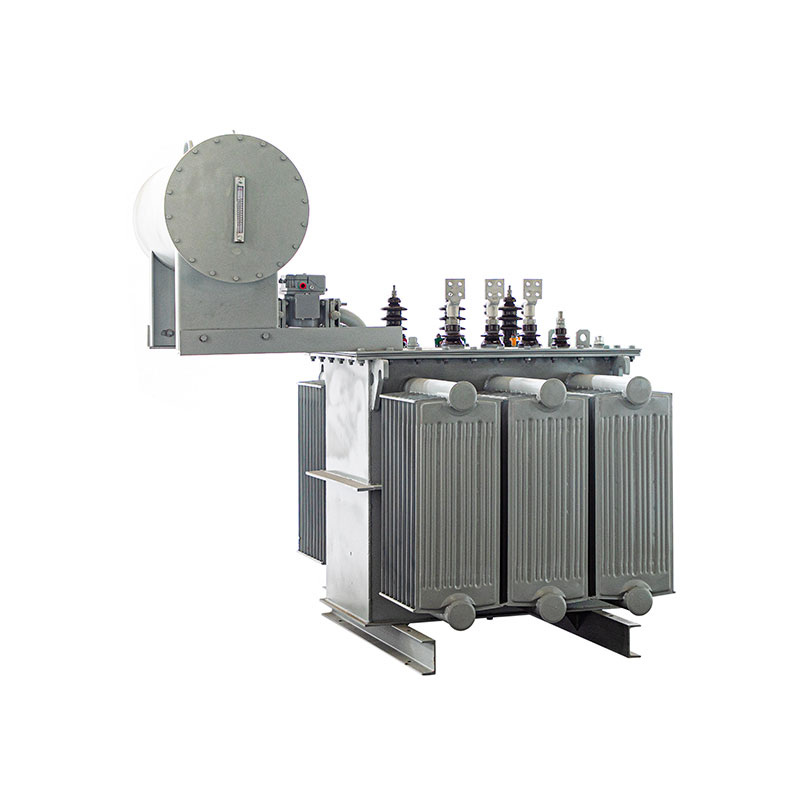

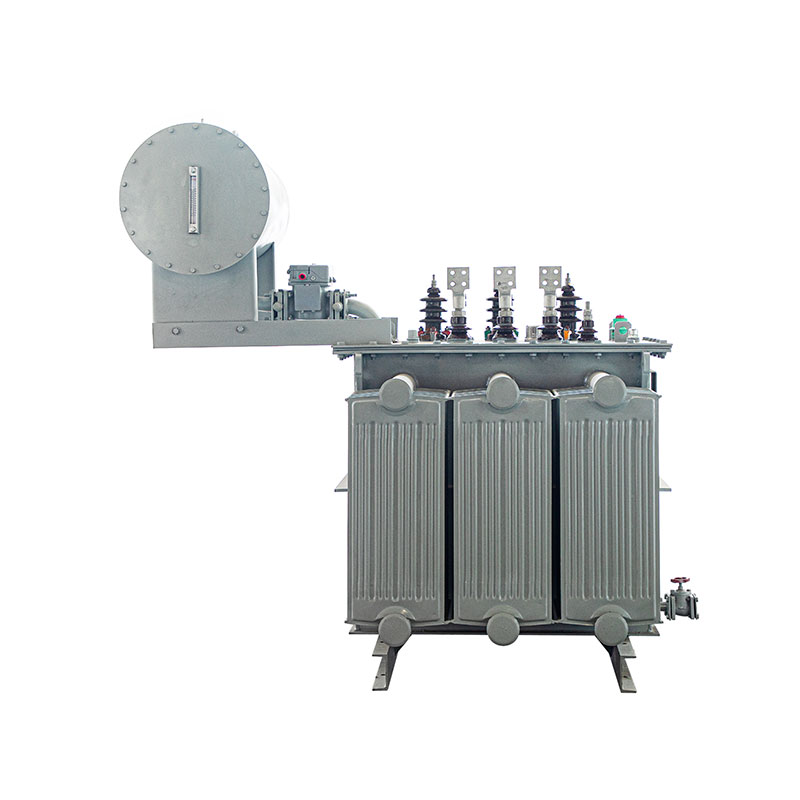

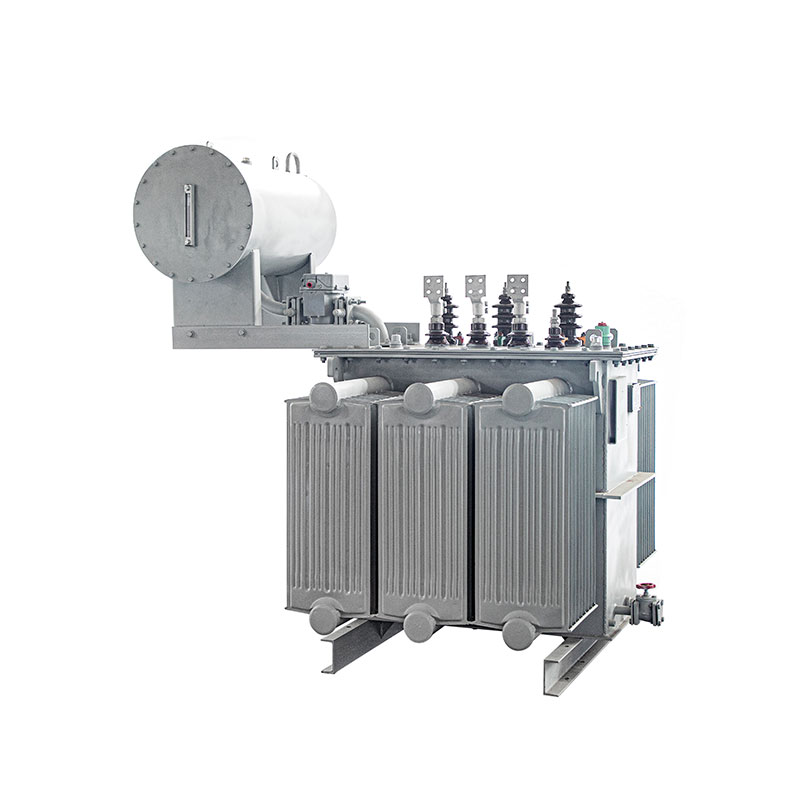

Transformator de putere cu 3 faze cu imersie în ulei

Dacă sunteți în căutarea unui furnizor de încredere de transformator de putere trifazic immers în ulei și doriți să dezvoltați o cooperare pe termen lung, vă rugăm să alegeți TAILI, deoarece avem o experiență bogată și putem oferi produse avansate împreună cu servicii complete.

Specificație standard

1. Specificație aplicabilă: IEC 60076 / IEEE

2. Capacitate nominală: până la 3150 kVA

3. Tensiune primară: până la 66kV

4. Tensiune secundară: 0,4/6,3/10,5/35kV sau personalizat

5, Materiale de înfășurare: Cupru/Aluminiu

6. Cresterea temperaturii: 65 °C

7. Metoda de racire: ONAN/ONAF

8.Frecventa: 50Hz/60Hz

9. Tensiune de la robinete: ±2x2,5% / ±3x2,5% / ±8x1,5% sau personalizat

10.grup de vectori: Yd11 / YNd11 / Dyn11 / YN

Video

Vă rugăm să furnizați următoarele informații și vom putea oferi servicii mai bune.

Întreținerea transformatoarelor de putere trifazate cu scufundare în ulei este o sarcină sistematică, care urmărește să asigure siguranța și încrederea. şi funcționarea eficientă a transformatoarelor și pentru a prelungi durata de viață a acestora.

Inspecție și monitorizare zilnică

1. Verificarea nivelului uleiului

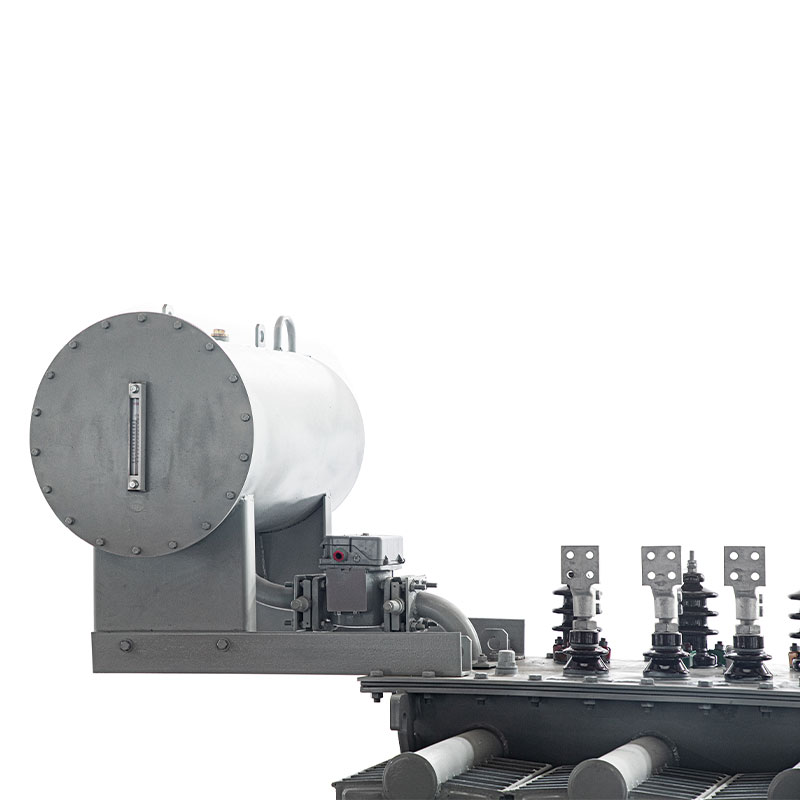

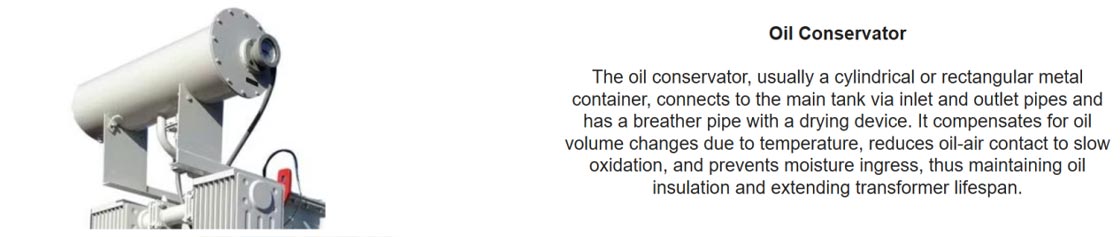

Verificați dacă nivelul de ulei al corpului transformatorului și al rezervorului de ulei (rezervor de ulei) se încadrează în standard intervalul de scară de temperatură.

Anomalii și manipulare:

Nivelul de ulei în exces: Acest lucru se poate datora defecțiunilor interne care generează gaz sau a temperaturii ridicate a mediului care cauzează ulei expansiune. Verificați dacă ventilația este blocată și analizați cauza.

Nivel insuficient de ulei: Acest lucru poate fi cauzat de scurgeri de ulei sau defecțiuni interne anormale. Localizați imediat și abordați punctul de scurgere și completați cu promptitudine uleiul izolator calificat de aceeași marcă și model.

2.  Inspecția temperaturii uleiului

Monitorizați indicatorul de temperatură și verificați dacă temperatura superioară a uleiului este normală (în general, nu depășește 85℃) și comparați-l cu datele istorice de funcționare.

Anomalii și manipulare: Dacă temperatura uleiului crește anormal, aceasta poate fi din cauza supraîncărcării, a dispozitivului de răcire defecțiune, supraîncălzire internă (cum ar fi contactul slab al miezului de fier, al înfășurării sau al comutatorului) etc. Cauza trebuie să fie identificate și adresate imediat.

3. Verificarea scurgerilor de ulei

Inspectați cu atenție toate suprafețele de etanșare, sudurile, bucșele, supapele, releele de gaz și alte părți ale transformatorului pentru orice urmă de scurgere de ulei.

Tratament: Dacă se detectează scurgeri, aceasta trebuie tratată imediat. Scurgerile minore pot fi rezolvate prin strângere șuruburile. Scurgerile severe de ulei necesită o întrerupere a curentului pentru înlocuirea componentelor de etanșare sau sudare.

4. Culoarea și starea uleiului izolator

Observați culoarea uleiului prin indicatorul de nivel al uleiului.

Normal: transparent, galben deschis.

Anormal: dacă culoarea devine mai închisă sau neagră, poate indica deteriorarea uleiului sau defecte interne, cum ar fi arcuri sau supraîncălzirea.

5. Inspecție de sunet (zgomot).

Conținut: Când transformatorul funcționează normal, emite un sunet electromagnetic uniform de „zâmbit”.

Anomalii și manipulare:

Sunet sporit și uniform: Acest lucru poate indica suprasarcină sau tensiune excesivă.

Sunete de trosnet sau de pocnituri inegale: Există o descărcare locală sau o defecțiune a izolației în interior.

Sunet zgomotos neuniform: Acest lucru se poate datora elementelor de fixare slăbite cu miez de fier.

Dacă sunt detectate sunete anormale, trebuie efectuată o monitorizare îmbunătățită. În caz de necesitate, alimentarea trebuie întreruptă oprit pentru inspecție.

6. Verificarea bucșelor

Verificați dacă suprafețele bucșelor de înaltă și joasă tensiune sunt curate și căutați orice fisuri, deteriorări sau semne de descărcare.

Tratament: Dacă suprafețele sunt murdare, acestea trebuie curățate. Dacă există crăpături sau descărcări severe, bucșele trebuie înlocuite.

7. Inspecție respiratorie (absorbant de umiditate).

Conținut: Verificați culoarea gelului de silice. Gelul de silice uscat este albastru și devine roz când este saturat cu umiditate.

Procedură: Când mai mult de 2/3 din gelul de silice devine roz, acesta trebuie înlocuit. Dacă există ulei în paharul de ulei, verifica daca nivelul uleiului este normal.

8. Verificarea sistemului de răcire

Continut: Pentru transformatoarele racite cu aer, verificati daca ventilatoarele functioneaza normal; pentru răcit cu ulei/ răcit cu apă transformatoare, verificați condițiile de funcționare ale pompelor de ulei, pompelor de apă, ventilatoarelor și eventualelor scurgeri în răcitoare.

Manipulare: Remediați prompt toate defecțiunile pentru a asigura o disipare adecvată a căldurii.

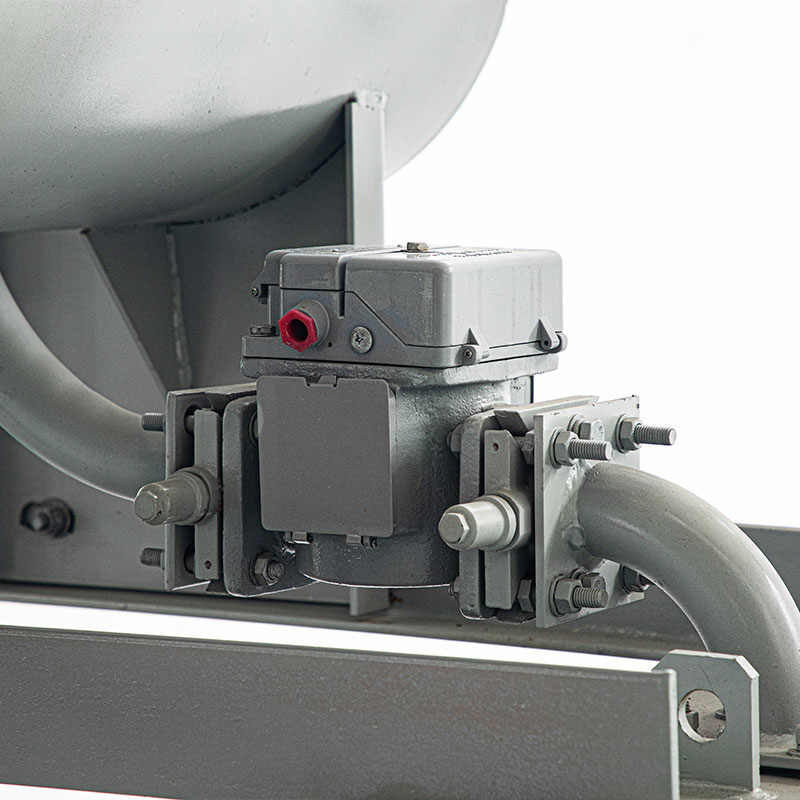

9. Verificarea releului de gaz

Verificați dacă există acumulare de gaz în interiorul releului și dacă fereastra de observare este liberă.

Tratament: Dacă există o cantitate mică de gaz, acesta trebuie înregistrat și prelevat pentru analiză; dacă cantitatea de gaz este mare, releul va emite un semnal sau declanșare și este necesară o manipulare imediată.

10. Verificarea dispozitivului de împământare

Verificați dacă carcasa și firul de împământare al punctului neutru sunt bine conectate și fără rugină.
