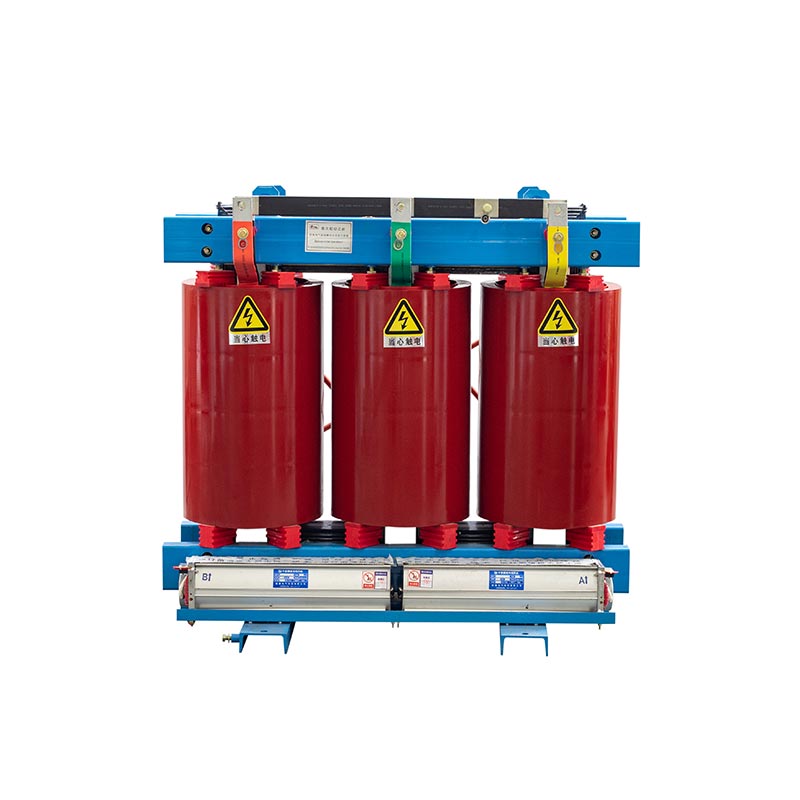

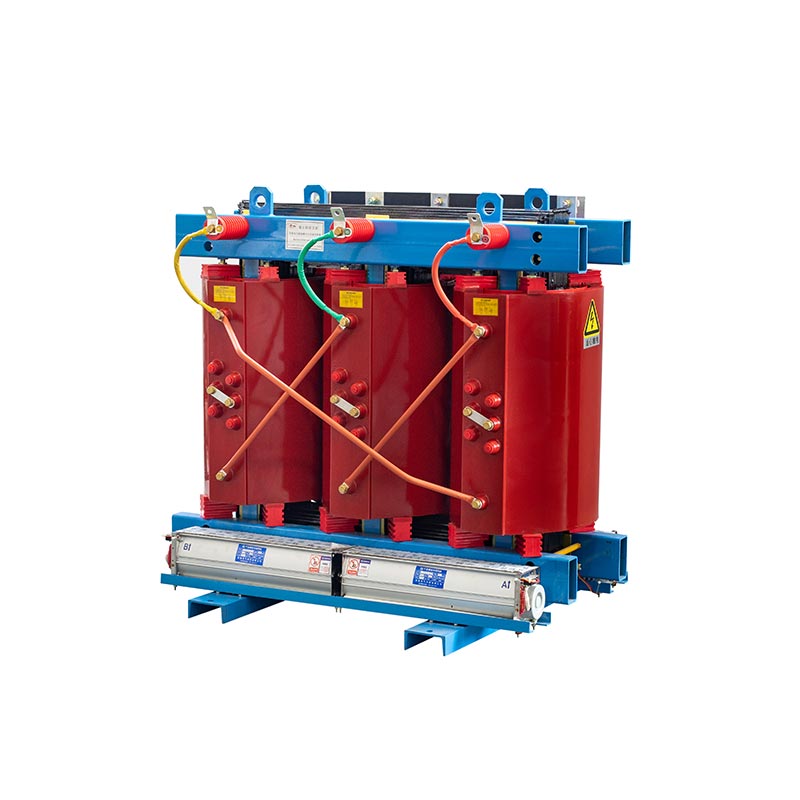

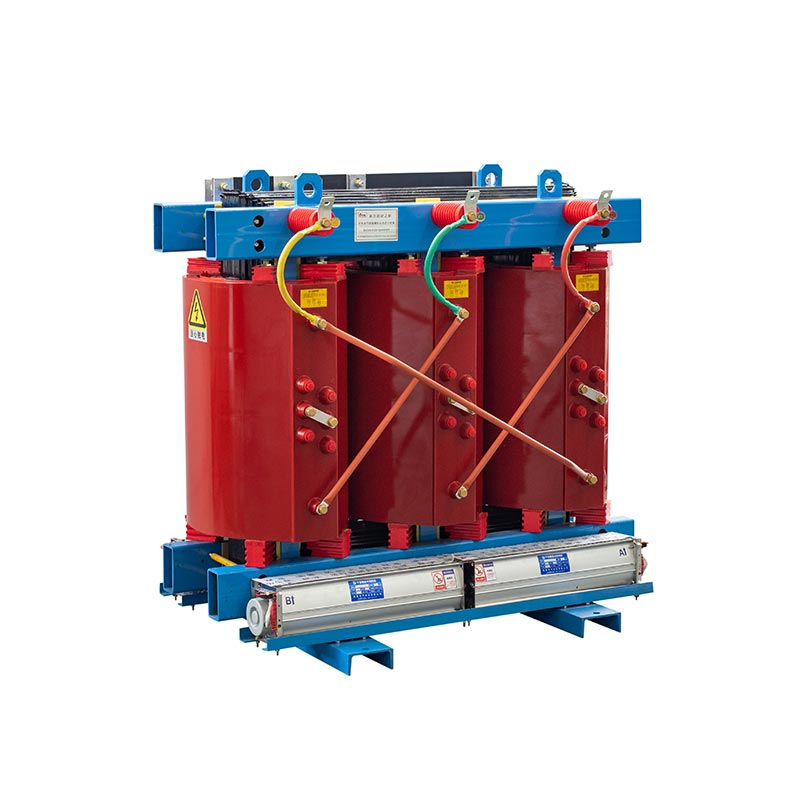

Transformator de distribuție tip uscat din rășină epoxidică turnată

Caracteristici principale

Datorită caracteristicilor sale structurale unice și materialelor izolatoare excelente, transformatoarele de distribuție de tip uscat din rășină epoxidica turnată au următoarele avantaje notabile.
Fără ulei, ignifug, rezistent la foc: Interiorul nu conține ulei izolator. Se foloseste materiale izolante solide, cum ar fi rășina epoxidică, eliminând în mod fundamental riscurile de incendiu, explozie și ulei scurgeri.
Siguranța mediului: Fara substante toxice. Chiar dacă este deteriorat, nu va polua mediu.
Întreținerea este simplă: Spre deosebire de transformatoarele cu scufundare în ulei, nu este nevoie să verificați regulat nivelul și calitatea uleiului. Volumul de muncă de întreținere este mic.
Instalare flexibilă: Are cerințe scăzute pentru fundație de instalare și poate fi instalat la centrul de sarcină, reducând astfel pierderile de linie.
Rezistent la umezeală și murdărie: Înfășurările care au suferit un tratament special posedă proprietăți excelente de rezistență la umiditate și coroziune.

Pe baza acestor caracteristici, scenariile de aplicare ale transformatoarelor de distribuție de tip uscat din rășină epoxidică sunt de asemenea foarte extins.

Aplicație

Clădiri comerciale și civile: Clădiri înalte, centre comerciale, spitale, școli, date centre etc.
Transport public și infrastructură: Aeroporturi, docuri, statii de metrou, platforme petroliere, etc.
Instalatii industriale: Ateliere de fabrica, utilaje CNC, etc. in zone cu foc mare cerințele de prevenire.
Câmpuri de energie noi: energie solară, energie eoliană etc. sisteme de energie verde

Specificație standard

1. Specificație aplicabilă: IEC 60076 / IEEE
2. Capacitate nominală: până la 4000 KVA
3. Tensiune primară: până la 35kV
4. Tensiune secundară: 380/400/415V sau personalizat
5. Materiale de bobinare: Cupru/Aluminiu
6. Creșterea temperaturii: 90 -100 ℃ sau personalizat
7. Metoda de racire: ONAN8.Frecventa: 50Hz/60Hz
9. Tensiune de la robinete: ±5% / ±2x2,5% sau personalizat
10. grup vectorial: Dyn11 / Yyn0 / Yd11

Clasa de izolare

Transformatoarele de distribuție tip uscat din rășină epoxidică au trei clase generale de izolație. Caracteristica principală a izolația este să asigure rezistența dielectrică și să reziste la anumite limite termice. Clasele de izolare sunt

Standard european (IEC 60076):

Clasa A: Temperatura maximă de înfășurare de 105°C.
Clasa E: Temperatura maximă de înfășurare de 120°C.
Clasa B: Temperatura maximă de înfășurare de 130°C.
Clasa F: Temperatura maximă de înfășurare de 155°C.
Clasa H: Temperatura maximă de înfășurare de 180°C.
Clasa C: Temperatura maximă de înfășurare de 220°C.

Standard american (ANSI/IEEE C57.12.01):

Clasa 105: Temperatura maximă de înfășurare de 105°C.
Clasa 150: Temperatura maximă de înfășurare de 150°C.
Clasa 220: Temperatura maximă de înfășurare de 220°C.

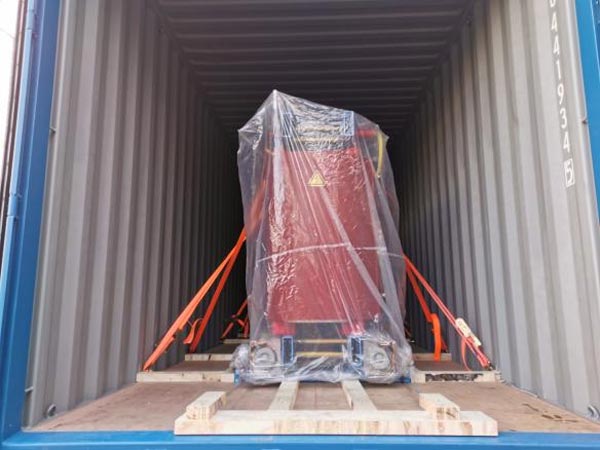

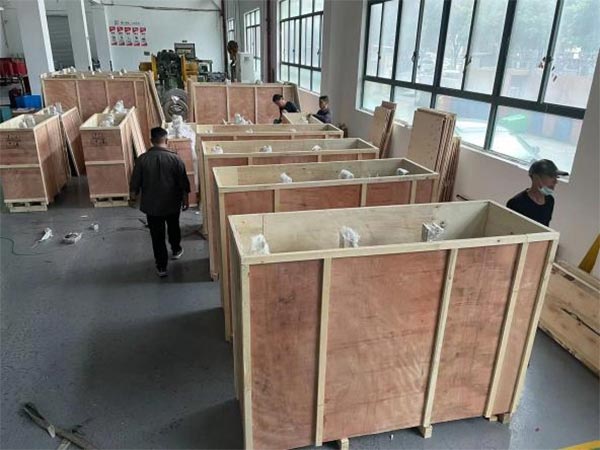

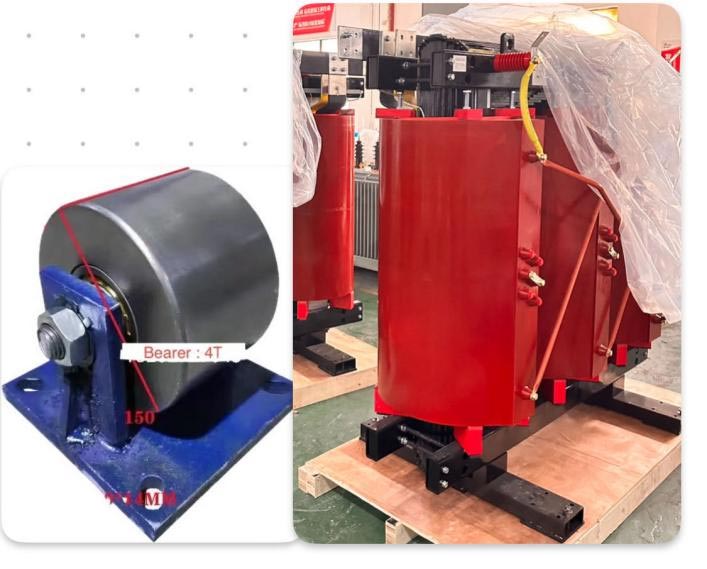

Metoda pachetului

Vă rugăm să furnizați următoarele informații și vom putea oferi servicii mai bune.

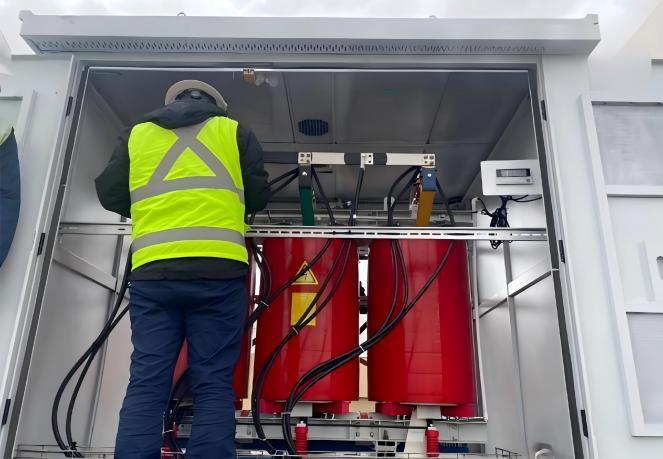

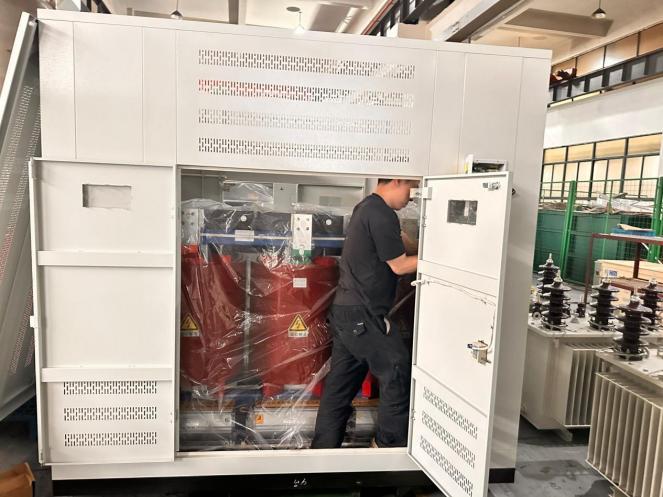

Scenarii de aplicare a produsului
Parametrii tehnici ai produsului

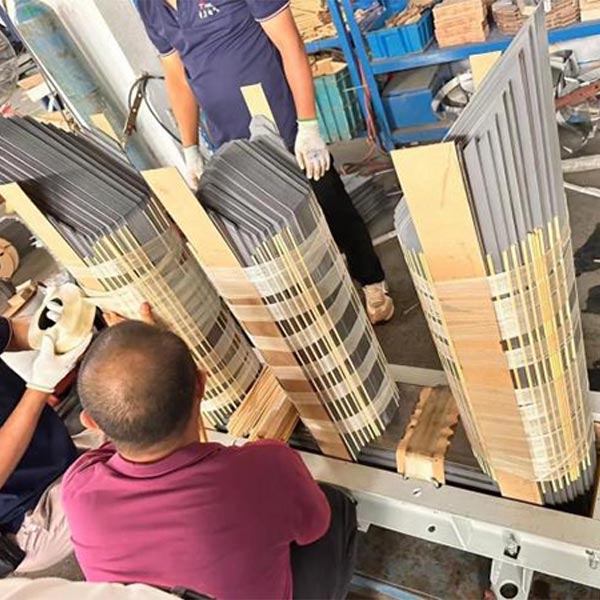

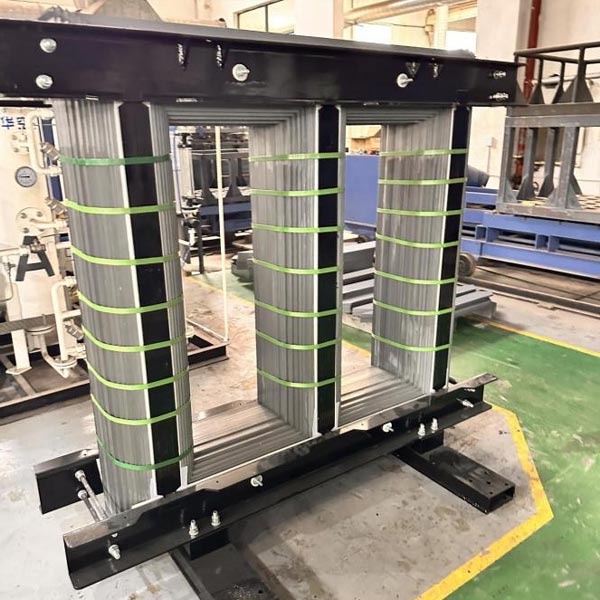

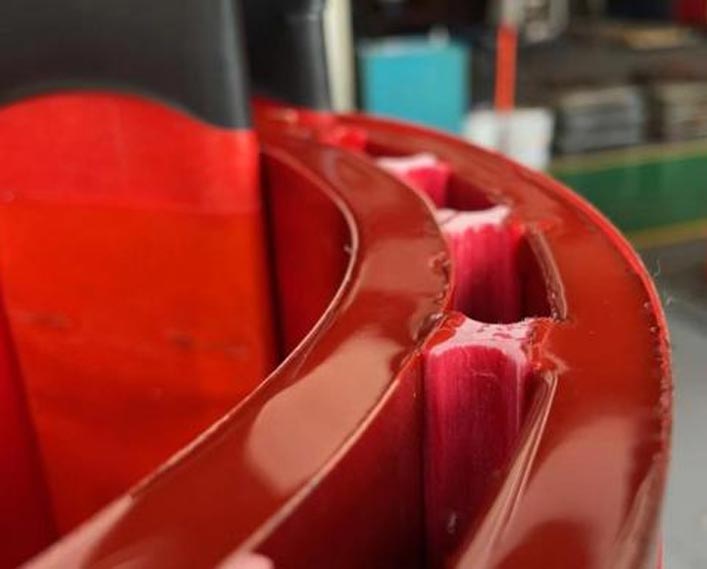

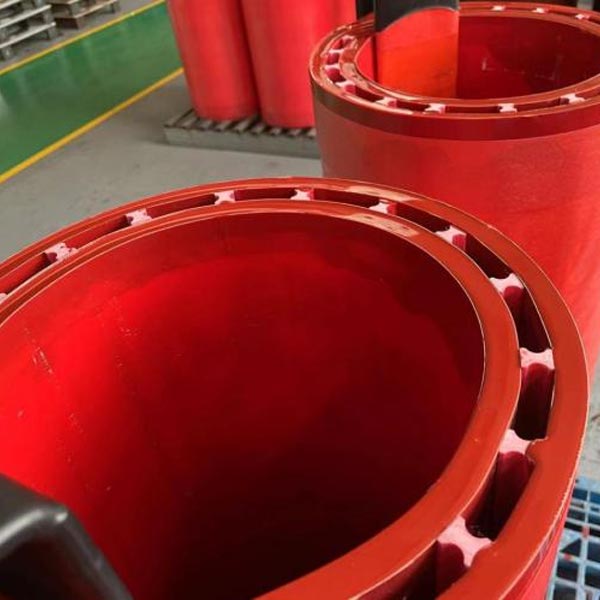

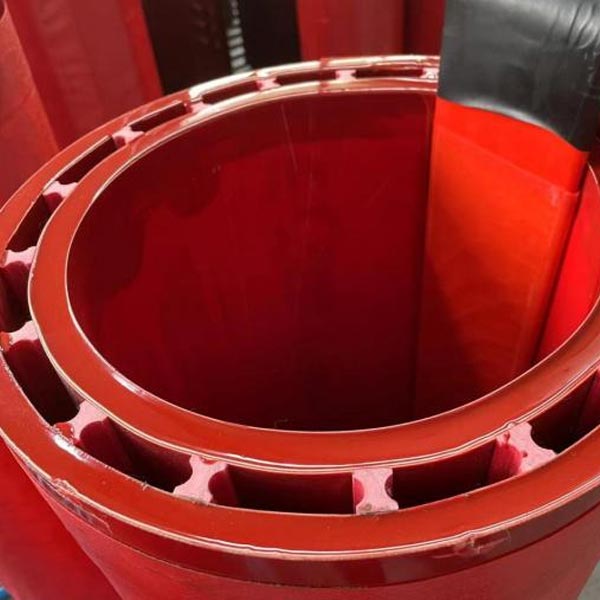

Productie

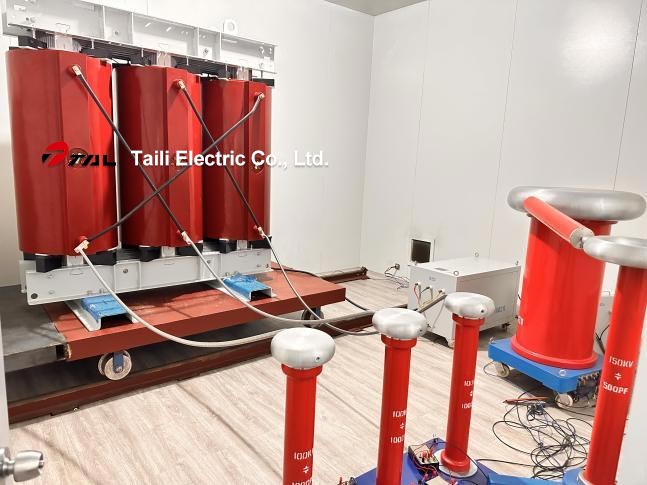

Test

Teste de rutina:

· Măsurarea raportului de tensiune și verificarea defazajului
· Test de rezistență la izolație
· Măsurarea rezistenţei înfăşurării
· Test de rezistență la tensiune
· Inducerea testului de rezistență la supratensiune
· Măsurarea pierderii fără sarcină și a curentului de excitare
· Măsurarea impedanței de scurtcircuit și a pierderii de sarcină
· Măsurarea raportului de tensiune și verificarea defazajului
· Test de rezistență la izolație
· Măsurarea rezistenţei înfăşurării
· Test de rezistență la tensiune
· Inducerea testului de rezistență la supratensiune
· Măsurarea pierderii fără sarcină și a curentului de excitare
· Măsurarea impedanței de scurtcircuit și a pierderii de sarcină

Teste de tip

· Test de impuls de iluminare
· Test de creștere a temperaturii
