De ce să alegeți o substație montată pe skid pentru proiecte solare din America de Sud?

TAILI Electric a fost în fruntea proiectării personalizatesubstație montată pe skidsoluții pentru proiecte solare internaționale, cu capacități care ajung până la 3.200 kVA. Acest articol explorează de ce acest design cu cadru deschis depășește chioscurile tradiționale închise și substațiile compacte, în special în mediile deșertice solicitante din America de Sud.

Ce este o substație montată pe skid?

O substație montată pe skid este o unitate prefabricată de distribuție a energiei în care toate componentele majore - aparate de comutare de medie tensiune, transformatoare și panouri de distribuție de joasă tensiune - sunt integrate într-un singur cadru de bază din oțel.

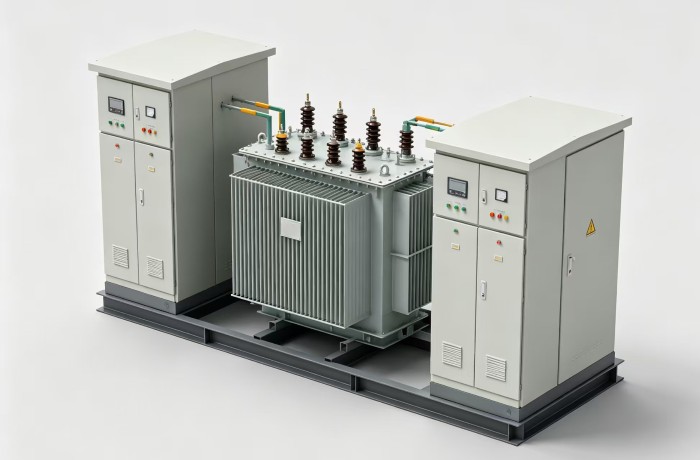

Substația personalizată montată pe skid TAILI Electric prezintă o configurație deschisă distinctivă: transformatorul cu scufundare în ulei se află expus în centru, cu dulapuri independente de înaltă și joasă tensiune/contorizare pe ambele părți - toate montate pe un suport de oțel unificat.

Această filozofie de design contrastează puternic cu CHIOSCULUL închis sau substațiile compacte, unde toate echipamentele sunt găzduite într-o carcasă metalică.

De ce designul cu cadru deschis? Trei avantaje cheie

1. Disiparea superioară a căldurii în condiții de deșert

Proiectele solare din America de Sud – de la deșertul Atacama din Chile până la câmpiile de mare altitudine din Argentina – se confruntă cu temperaturi extreme și radiații solare intense.

Într-o substație montată pe skid, radiatorul transformatorului este direct expus aerului ambiental. Această răcire naturală prin convecție oferă:

Nu sunt necesare ventilatoare de răcire suplimentare — eliminând un punct de defecțiune comun. Niciun risc de supraîncălzire internă care ar forța reducerea capacității transformatorului Performanță termică optimă chiar și în condiții de vârf la amiază

În schimb, substațiile KIOSK închise captează căldura în carcasele lor metalice. În mediile deșertice, temperaturile interne pot crește cu mult peste mediul ambiant, forțând transformatoarele să funcționeze la capacitate redusă - un compromis costisitor pentru orice fermă solară.

2. Instalare și întreținere simplificate

Thesubstație montată pe skideste complet cablat și testat din fabrică. Instalarea la fața locului necesită doar:

Conectarea cablurilor externe Plasarea unității pe o fundație pregătită

Designul modular, deschis, înseamnă că transformatorul și tabloul de distribuție rămân accesibile în mod independent. Echipajele de întreținere pot deservi componente individuale fără a se lupta cu ușile voluminoase ale carcasei sau a dezasambla întreaga structură.

3. Alinierea la standardele locale ale rețelei

Acesta este poate cel mai convingător avantaj: substația cu cadru deschis montată pe skid a devenit standardul de facto pentru proiectele solare din America de Sud.

Țări inclusiv:

Chile

Peru

Argentina

Honduras

Venezuela

...

au adoptat pe scară largă această configurație pentru instalațiile fotovoltaice. Utilitățile locale și operatorii de rețea sunt familiarizați cu proiectarea, protocoalele de inspecție și criteriile de acceptare. Alegerea unei substații montate pe skid simplifică semnificativ aprobarea conexiunii la rețea

proces.

Soluții de derapaj TAILI Electric: două opțiuni de livrare

Livrarea de echipamente electrice mari către locații îndepărtate ale proiectelor din America de Sud prezintă provocări logistice unice. TAILI Electric oferă două configurații de livrare pentru acestasubstație montată pe skid, fiecare optimizat pentru diferite scări de proiect și cerințe logistice.

Opțiunea 1: Skid integrat dintr-o bucată

Structura: Dulapul de înaltă tensiune, transformatorul și dulapul de joasă tensiune sunt toate sudate pe o singură bază de oțel. Toate cablările interne sunt finalizate din fabrică.

Avantaje: Lucrări minime de instalare la fața locului - scăpați, conectați și energizați

Pozițiile fixe ale echipamentelor elimină riscul ca barele interioare de cupru sau cablurile să se deplaseze în timpul tranzitului oceanic

Cea mai mare fiabilitate pentru aplicații critice

Cel mai potrivit pentru: Capacități de până la 800 kVA

unde ansamblul complet poate fi expediat ca o singură unitate.

Luare în considerare: costuri de transport mai mari datorită amprentei generale mai mari.

Opțiunea 2: Skid tip split cu șuruburi

Structură: Baza este împărțită în trei segmente - secțiune de înaltă tensiune, secțiune de transformator și secțiune de joasă tensiune. Echipamentele dintre secțiuni se conectează folosind bare colectoare flexibile din cupru prefabricate sau cabluri flexibile.

Unitățile sunt ambalate separat din fabrică și expediate în cutii individuale. La fața locului, secțiunile sunt înșurubate împreună, iar conexiunile flexibile prefabricate sunt cuplate.

1， Avantaje: Fiecare secțiune se potrivește într-un container HQ standard de 40 de picioare - nu este necesară transportul supradimensionat

2，Reducerea semnificativă a costurilor de transport maritim cu o programare mai fiabilă a navelor

3，Nu sunt necesare permisiuni de supradimensionare pentru transportul rutier intern în China

4，Transport local mai flexibil la locul final al proiectului

5, Risc redus de deteriorare - radiatoarele și izolatoarele din porțelan primesc ambalaj de protecție dedicat

6，Notă importantă: Doar baza este împărțită mecanic. Toate conexiunile electrice folosesc conectori flexibili prefabricați, reducând la minimum munca de cablare la fața locului.

Cerințe comune de ambalare pentru toate expedierile

Indiferent de opțiunea de expediere selectată, TAILI Electric urmează protocoale riguroase de ambalare:

1， Livrări integrate de derapante: baza trebuie sudată cu ridicare și ancorare standard pentru containere

puncte, cu cabluri de oțel care fixează echipamentul în interiorul containerului

2, Radiatoare transformatoare și izolatoare din porțelan: Primiți anti-coliziune specializată și

protectie pentru ceata salina/ploaie pentru tranzitul oceanic

3, Aparatură de înaltă și joasă tensiune: complet etanșat în plastic pentru impermeabilizare și praf

protecție în timpul transportului și depozitării la fața locului

Scenarii de aplicare

Soluțiile personalizate TAILI Electric pentru stații montate pe skid sunt implementate în diverse aplicații: Ferme solare fotovoltaice (aplicație principală) Majoritatea unităților TAILI de substații montate pe skid servesc ca transformatoare superioare pentru centralele solare fotovoltaice. Configurațiile tipice includ:

Proiecte miniere și industriale

Dincolo de energia solară, substația montată pe skid este, de asemenea, utilizată pe scară largă în operațiunile miniere din Chile și Peru, precum și în instalații industriale generale care necesită o distribuție de energie fiabilă și rapidă.

Concluzie

Substația montată pe skid și-a câștigat poziția de soluție preferată pentru proiectele solare din America de Sud printr-o combinație de avantaje practice:

1, disipare superioară a căldurii în medii deșert - fără ventilatoare de răcire, fără de-rating

2, Instalare și întreținere simplificate - componente cablate din fabrică, accesibile independent

3, Alinierea la standardele locale de rețea - aprobări mai ușoare, punerea în funcțiune a proiectului mai rapidă

4，Opțiuni de transport flexibile - dintr-o singură bucată pentru proiecte mai mici, tip split pentru instalații mai mari cu constrângeri logistice

TAILI Electric aduce ani de experiență în proiectarea și fabricarea de soluții personalizate de substații montate pe skid pentru piețele internaționale. Cu capacități de până la 3.200 kVA și configurații de tensiune adaptate cerințelor specifice ale țării, TAILI oferă distribuție de energie la cheie, care funcționează fiabil în cele mai dificile medii din lume.

Pentru următorul dvs. proiect solar din America de Sud, alegeți soluția în care au încredere utilitățile locale - alegețisubstație montată pe skidde la TAILI Electric.
