Unitate principală cu inel de 12 kV, fără SF₆, aer vs solid – Care se potrivește proiectului dvs.?

De zeci de ani, hexafluorura de sulf (SF₆) a fost gazul de izolație de bază pentru aparatele de comutare de medie tensiune. Rigiditatea sa dielectrică și capacitatea de stingere a arcului sunt remarcabile. Dar există o captură:SF₆este cel mai mult gaz cu efect de seră puternic cunoscut, cu o încălzire globală potențial (GWP) de 23.500 de ori mai mare decât al CO₂pe un orizont de 100 de ani.

Pentru proiecte care nu își pot permite SF₆risc de scurgere, Taili Electric oferă două compacte, zero-SF₆, ușor de întreținut, fără SF6unitatea principală de inelsolutii: cel Dulapul de aer eco TLH-12 și dulapul izolat solid TLG-12. Pe ambele se bazează întrerupătoarele cu vid pentru stingerea arcului și elimină SF₆în întregime, dar diferă ca structură și aplicațiile cele mai potrivite.

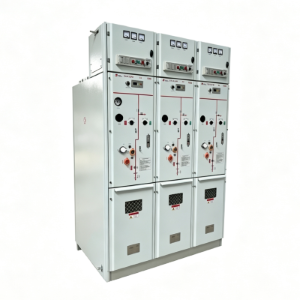

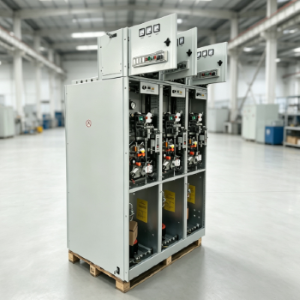

TLH-12: Izolarea cu aer uscat/azot Unitatea principală Ring

Ce este

Avantaje cheie

• Impact zero cu efect de seră – dacă rezervorul este perforat accidental sau dezvoltă o scurgere microscopică, gazul care iese este pur și simplu aer curat sau azot. Fără sancțiuni de mediu, fără echipamente speciale de recuperare.
• Compartiment de gaz fără întreținere – rezervorul sudat este proiectat pentru etanșare pe viață, astfel încât verificările de rutină ale presiunii și reumplerile nu sunt necesar.
• Amprentă compactă – mai mică decât cea tradițională izolată cu aer comutatoare, făcându-l potrivit pentru transformatoare montate pe suport și compact substații secundare.
• Cost-eficient – ​​printre cele două SF₆‑opțiuni gratuite, TLH‑12 oferă un preț de intrare mai mic, în special pentru comenzi de volum.

Lucruri de reținut

• Aerul uscat/azotul are o rigiditate dielectrică mai mică decât SF₆. Calitatea sudării rezervorului și ecranarea internă trebuie strict controlată.
• Pentru instalații de mare altitudine (peste 1.000 m), izolația distanțele trebuie verificate din nou.
•

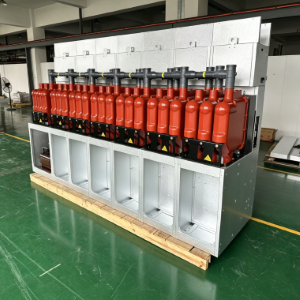

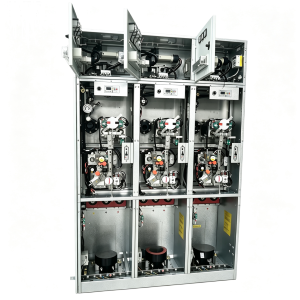

TLG-12: Inelul principal izolat solid unitate

Ce este

Avantaje cheie

• Risc de scurgere zero – nu există compartiment de gaz, așa că există pur și simplu nimic de scurs. Aceasta este alegerea finală atunci când proiectul trebuie garantie SF₆- liber funcționare pe întreg ciclul de viață.
• Imun la umiditate și condens - solidul încapsularea protejează părțile interne de aerul umed, ceață de sare și grele praf. Fără formare internă de rouă, fără urmărire la suprafață.
• Întreținere minimă – fără manipulare a gazului, fără manometre, nu supape de umplere. Atenția de rutină este limitată la ecranarea externă și puncte de conectare.
• Extrem de compact – modulul cu izolare solidă permite acest lucru dimensiuni mai mici ale dulapului, ceea ce este un avantaj decisiv în înghesuit camere subterane sau substații containerizate.

Lucruri de reținut

• Procesul de turnare epoxidic necesită o precizie ridicată de fabricație - orice gol sau defect de interfață poate afecta fiabilitatea pe termen lung.
• În condiții de funcționare continuă la temperatură ridicată, semiconductivul stratul de ecranare trebuie inspectat periodic.
• Costul inițial este mai mare decât TLH-12, dar acest lucru este adesea compensate de cheltuieli mai mici cu suportul locației.

Tabel de comparație: TLH-12 vs. TLG-12 la a Privire

Care SF₆-Unitatea principală cu inel gratuit ar trebui să alegeți?

Atât TLH-12, cât și TLG-12 sunt complet conform cu standardele din seria IEC 62271 și poate fi configurat OEM pentru a se potrivi cerințele specifice de tensiune, protecție și contorizare ale proiectului.

Alegeți TLH‑12 dacă:

• Achiziționați cantități mari pentru distribuție standard reţele sau substaţii containerizate.
• Site-ul nu este extrem - temperatură interioară / exterioară obișnuită si umiditate.
• Vrei o intrare rentabilă în SF₆‑tehnologie fără a sacrifica performanța.
• Puteți accepta o inspecție minoră de etanșare în timpul anual întreținere și nu este nevoie absolută de a elimina reținerea gazelor.

Alegeți TLG‑12 dacă:

• Instalația este într-un mediu cu risc ridicat – subteran subsoluri, zone de coastă cu ceață sărată sau condiții de condensare persistentă.
• Sarcina este critică (spitale, centre de date, cheie industriale procesele) și întreruperile neplanificate sunt inacceptabile.
• Vrei liniște completă în ceea ce privește scurgerile de gaz - fără gaz, fără scurgeri, fără excepții.
• Bugetul spațiului este extrem de strâns – fiecare centimetru de lățimea dulapului contează.

Perspectiva lumii reale: ce proiect Echipele spun

Un proiect solar recent de peste mări în Filipine a comparat ambele opțiuni. Echipa de ingineri a selectat TLH‑12 pentru 64 de puncte de distribuție în jurul fermei solare, deoarece amplasamentul era deschis, bine ventilat, iar compania locală a acceptat izolarea cu aer uscat. Pentru comutarea interioară stația din incinta clădirii administrației de coastă, au ales TLG‑12 – pentru că ceața de sare și umiditatea ridicată au cauzat anterior erori de urmărire unelte convenționale izolate cu aer.

Această abordare mixtă devine din ce în ce mai mult comun: folosiți fiecareunitatea principală de inelunde aduce cea mai mare valoare.

TAILI Electric: Partenerul tău pentru SF₆- Distribuție gratuită

TAILI Electric oferă atât TLH‑12 cu aer uscat / unitate de azot și unitatea TLG-12 cu izolare solidă ca produse standard, cu personalizare flexibilă pentru proiecte de export. Toate unitățile sunt asamblate din fabrică și testat complet înainte de livrare. Echipa noastră de ingineri vă poate ajuta:

• Evaluați condițiile site-ului și selectați cel mai potrivit inel principal unitate
• Adaptați tensiunea, protecția și puterea auxiliară la rețeaua locală coduri
• Oferiți documentație bilingvă și suport tehnic de la distanță

Contactați TAILI Electric astăzi pentru a discuta care SF₆-gratuitunitatea principală de inelse potrivește cel mai bine următorul tău proiect.
