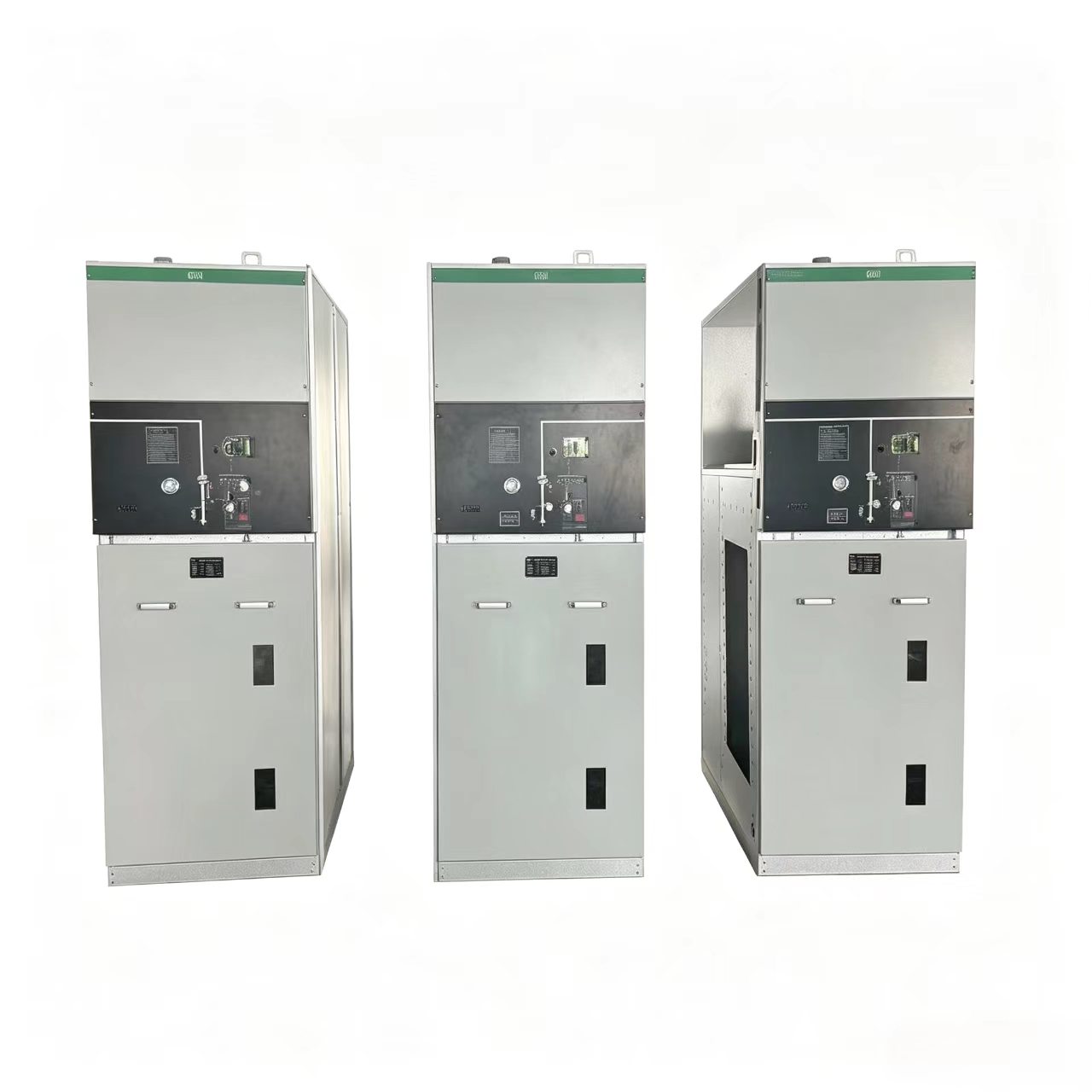

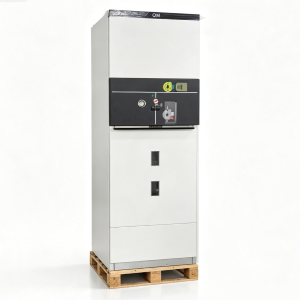

24KV Aparatură de distribuție izolată cu gaz semi-izolat (GIS)

TaiLi Electric 24kV semiizolat (denumit în continuare „acest tablou”) este un aparat de comutație compact, izolat cu SF₆, cu carcasă metalică, proiectat pentru sistemele de distribuție a energiei de medie tensiune de 24 kV. Acest aparat de comutare este evaluat la 24 kV, 630 A și 50/60 Hz și este

fabricat în strictă conformitate cu standardele GB și IEC. Acest aparat de comutare este potrivit pentru unități principale inelare, substații secundare, unități industriale, clădiri comerciale și proiecte de energie regenerabilă.

Caracteristici cheie

• Rezervor complet etanșat din oțel inoxidabil – tabloul de distribuție semi-izolat TaiLi Electric de 24 kV încorporează un rezervor complet etanș din oțel inoxidabil fabricat din plăci de oțel inoxidabil cu grosimea de 3-5 mm, sudate cu mașini de sudură robotizate pentru a asigura o deformare minimă și o etanșeitate excelentă la gaz. Toate piesele sub tensiune și dispozitivele de comutare ale tabloului de distribuție semiizolat TaiLi Electric 24kV sunt închise în acest rezervor, care este umplut cu gaz SF₆, atât ca mediu izolator, cât și pentru stingerea arcului. Acest design asigură că tabloul de distribuție semiizolat TaiLi Electric 24kV rămâne neafectat de condițiile de mediu externe, cum ar fi umiditatea, praful și contaminarea.
• Nivel ridicat de protecție – Rezervorul etanș al tabloului de distribuție semiizolat TaiLi Electric de 24 kV atinge un grad de protecție IP67, permițând acestui aparat de comutare să funcționeze în mod fiabil chiar și în condiții temporare de imersie în apă. Carcasa exterioară a tabloului de distribuție semiizolat TaiLi Electric de 24 kV este clasificată IP4X.
• Întrerupător de întrerupere a sarcinii în trei poziții – Aparatul electric semiizolat de 24 kV TaiLi este echipat cu un întrerupător de întrerupere a sarcinii cu trei poziții (închis/deschis/împământat) sudat în interiorul rezervorului din oțel inoxidabil umplut cu SF₆. Mecanismul de comutare al tabloului de distribuție semi-izolat TaiLi Electric 24kV prezintă materiale rezistente la coroziune și rulmenți auto-lubrifianți, asigurând efort de operare redus, fiabilitate ridicată și durată de viață extinsă.
• Design modular și extensibil - Aparatul de distribuție semiizolat TaiLi Electric 24 kV adoptă o configurație de unitate modulară care permite combinarea și extinderea flexibile fără a fi nevoie de manipularea gazului în timpul asamblării. TaiLi Electric 24kV semiizolat este disponibil atât în ​​configurații fixe, cât și extensibile, găzduind diferite cerințe ale stațiilor de comutare pentru soluții compacte.
• Interblocare mecanică cuprinzătoare – Aparatul de comutare semiizolat TaiLi Electric de 24 kV prezintă un sistem de interblocare mecanic complet cu cinci prevenire, care previne erorile operaționale și asigură siguranța personalului.
• Smart-Ready – TaiLi Electric 24kV semiizolat poate fi echipat cu mecanisme motorizate, transformatoare de tensiune și unități terminale de automatizare a distribuției pentru a permite monitorizarea și controlul de la distanță.

Specificatii tehnice

Aplicații

TaiLi Electric 24kV semiizolat este utilizat pe scară largă în mai multe sectoare ale industriei energetice:

• Unități principale de inel – Ca componentă de bază în rețelele de inel de 24 kV pentru distribuția de energie urbană și rurală.
• Substații secundare – Pentru soluții compacte, fără întreținere, în substații de dimensiuni mici și mijlocii.
• Facilități industriale – Distribuția de energie în fabrici, mine și fabrici de producție.
• Clădiri comerciale – Pentru centre comerciale, spitale, locuri de sport și clădiri înalte.
• Infrastructură – Aeroporturi, sisteme de metrou, căi ferate și tuneluri.
• Energie regenerabilă – Parcuri eoliene și centrale fotovoltaice.
• Substații montate pe suport și subterane – Potrivite pentru incinte exterioare sau instalații semisubterane.

FAQ

Î1: Care este rata tipică de scurgere a gazului SF₆ a acestui aparat de distribuție?

R: Rata anuală de scurgere SF₆ a tabloului de distribuție semiizolat TaiLi Electric 24kV este ≤0,1%. Rezervorul etanș este sudat cu mașini de sudură robotizate pentru a asigura o etanșeitate excelentă la gaz, iar designul garantează nicio scurgere timp de peste 30 de ani.

Î2: Ce ar trebui să fac dacă presiunea SF₆ scade sau este detectată o scurgere de gaz?

R: Dacă monitorul de densitate SF₆ indică o presiune scăzută sau este declanșată o alarmă, opriți imediat funcționarea, identificați sursa de scurgere, reparați punctul de scurgere și reumpleți tabloul de distribuție cu gaz SF₆ la presiunea specificată. Se recomandă inspecții regulate ale manometrului de gaz și ale releului de densitate.

Î3: Acest aparat de comutare necesită întreținere regulată?

R: Nu. Aparatul electric semiizolat de 24 kV TaiLi este proiectat ca un produs care nu necesită întreținere. Rezervorul complet etanșat din oțel inoxidabil previne contactul dintre gazul izolator și mediul extern, eliminând nevoia de inspecții periodice, prelevare de probe de gaz sau regenerare pe toată durata de viață a produsului.
