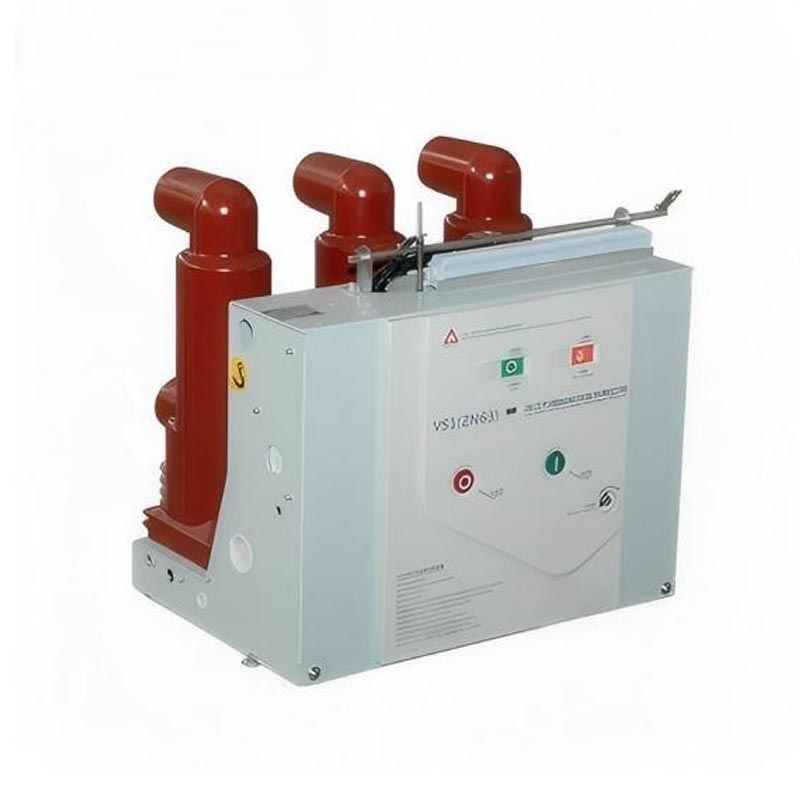

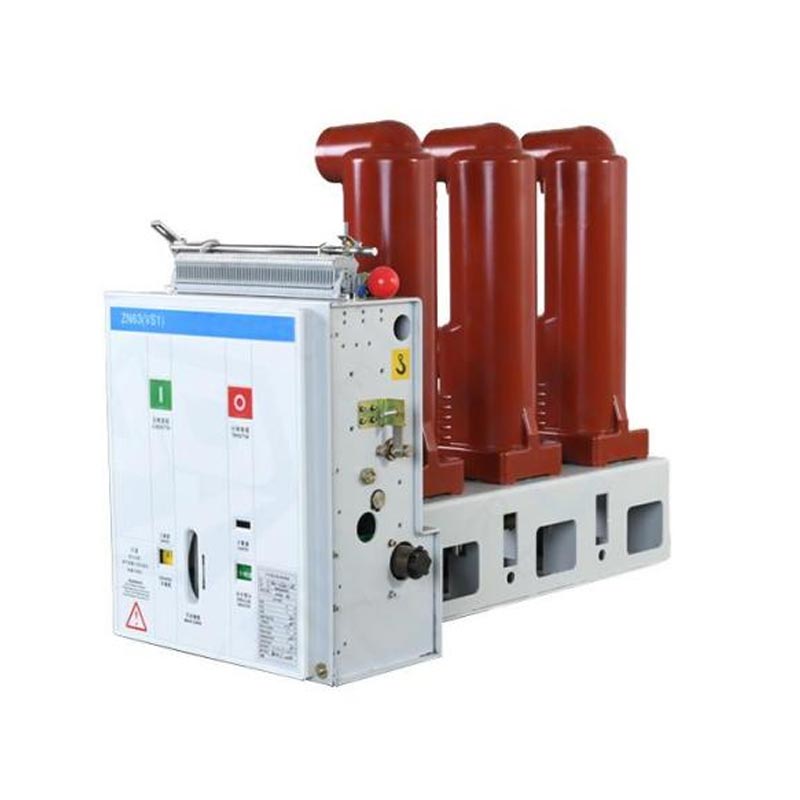

VCB de interior de tip fix

În sistemele de distribuție a energiei de astăzi, pentru niveluri de tensiune de 10 kV și mai sus, tipul retractabil a devenit alegerea curentă absolută datorită avantajelor sale semnificative în funcționare, întreținere și siguranță. În timp ce VCB de interior de tip fix este folosit mai frecvent în scenarii cu bugete specifice sau spațiu limitat. Taili poate oferi aceste soluții accesibile pentru dvs., contactați fabrica noastră astăzi!

Principalele caracteristici structurale

1. Instalare fixă: Corpul întreruptorului este o componentă permanentă a dulapului de distribuție.

2. Conexiune la circuitul principal: bornele de intrare și ieșire superioare și inferioare ale întreruptorului sunt direct conectat fix la barele colectoare și la bornele de ieșire ale dulapului de distribuție prin bare colectoare sau cabluri.

3. Metoda de izolare: Deoarece nu poate fi mutat, un comutator de izolare independent (de obicei un vizibil, clar spart întrerupător cu lamă) trebuie să fie echipat pentru a forma un punct de izolare electrică vizibil și sigur după ce întrerupătorul este declanșat, permițând întreținerea echipamentelor din aval.

4. Mecanism de acționare: Se folosește același mecanism de acționare cu arc (electric sau manual), dar mecanismul este parte a părţii fixe a întreruptorului.

5. Cablaj secundar: liniile de control, semnal și alimentare sunt conectate direct prin blocuri de borne în loc de folosind conectori de tip plug-in ca în tipul cărucior de mână.

Aplicarea produsului

Datorită naturii sale economice și structurii sale simple, VCB de interior de tip fix este utilizat în mod obișnuit pentru:

· Stații terminale de utilizator cu cerințe reduse pentru continuitatea alimentării cu energie electrică.

· În cazurile în care liniile de intrare sau întrerupătoarele de bare colectoare sunt acționate rar.

· Unele proiecte cu buget limitat.

· În încăperea de înaltă tensiune a stațiilor de tip box, din cauza constrângerilor de spațiu, o structură fixă este adesea adoptat.

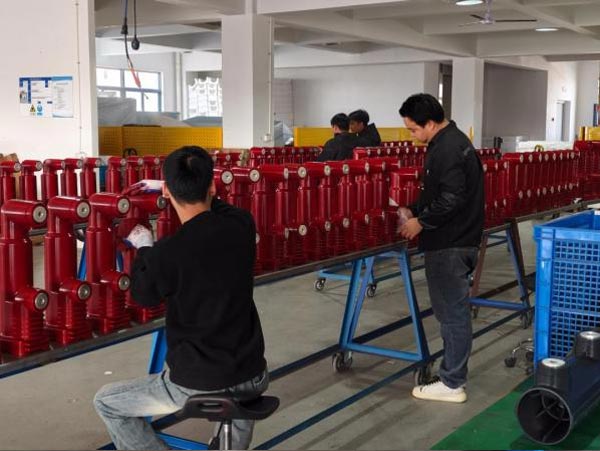

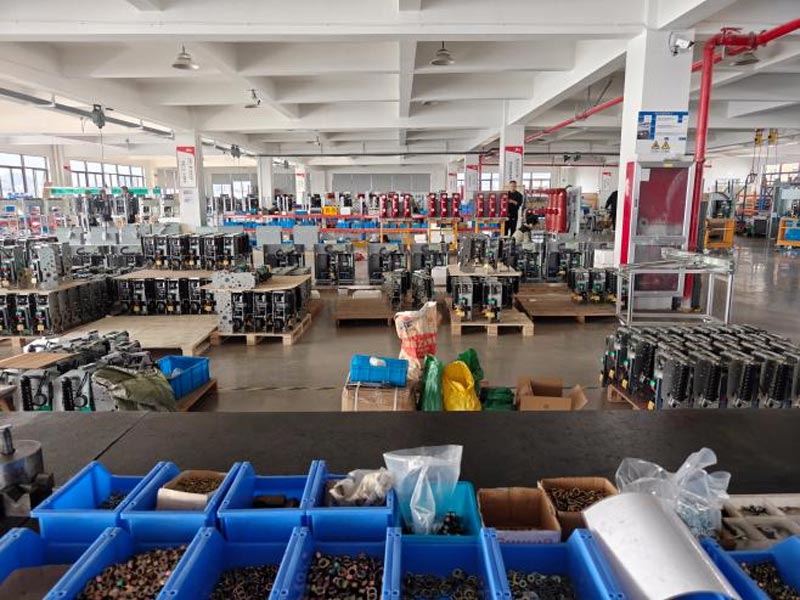

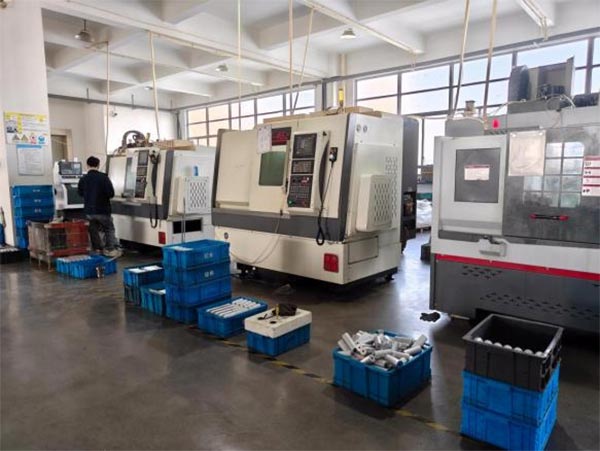

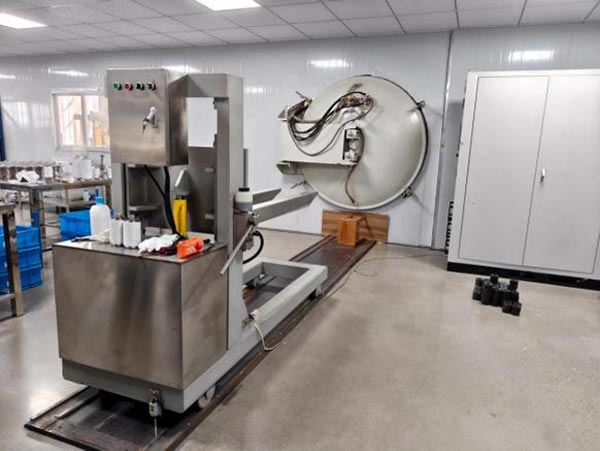

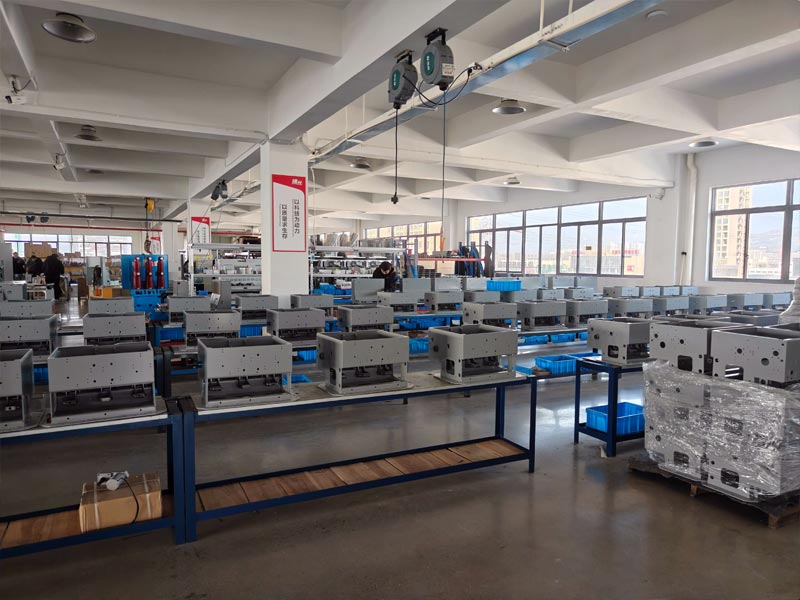

Atelier

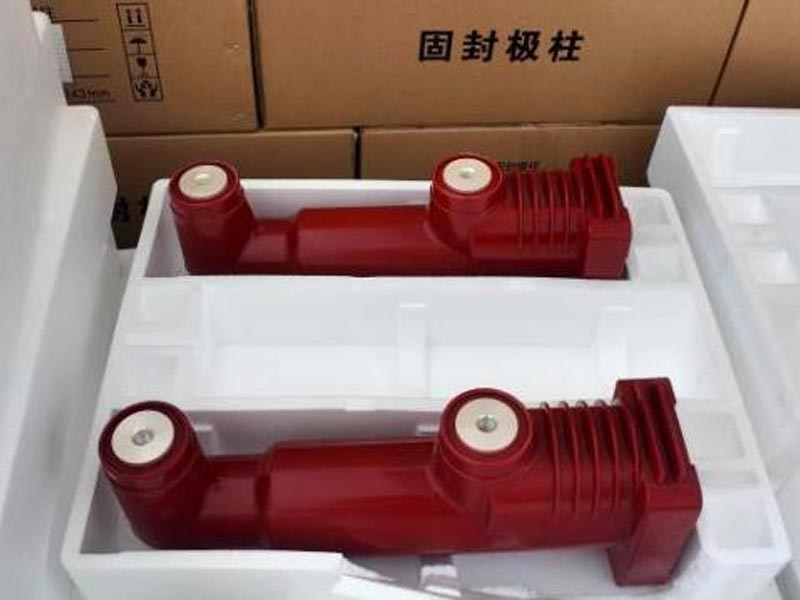

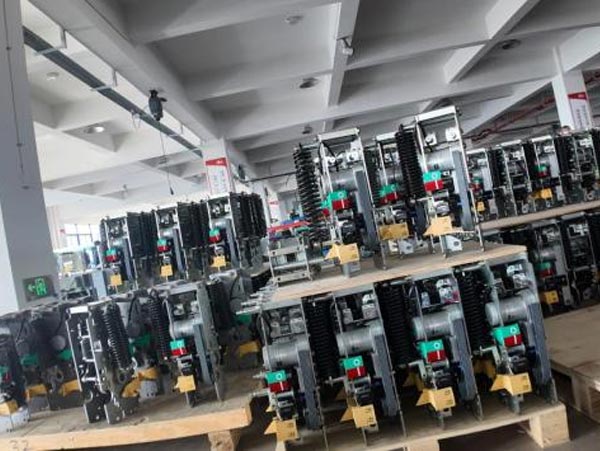

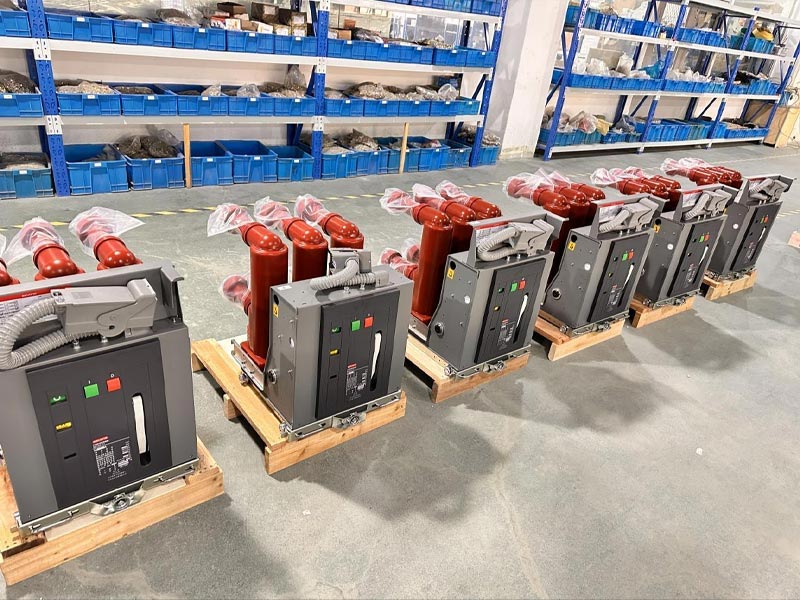

Depozit
