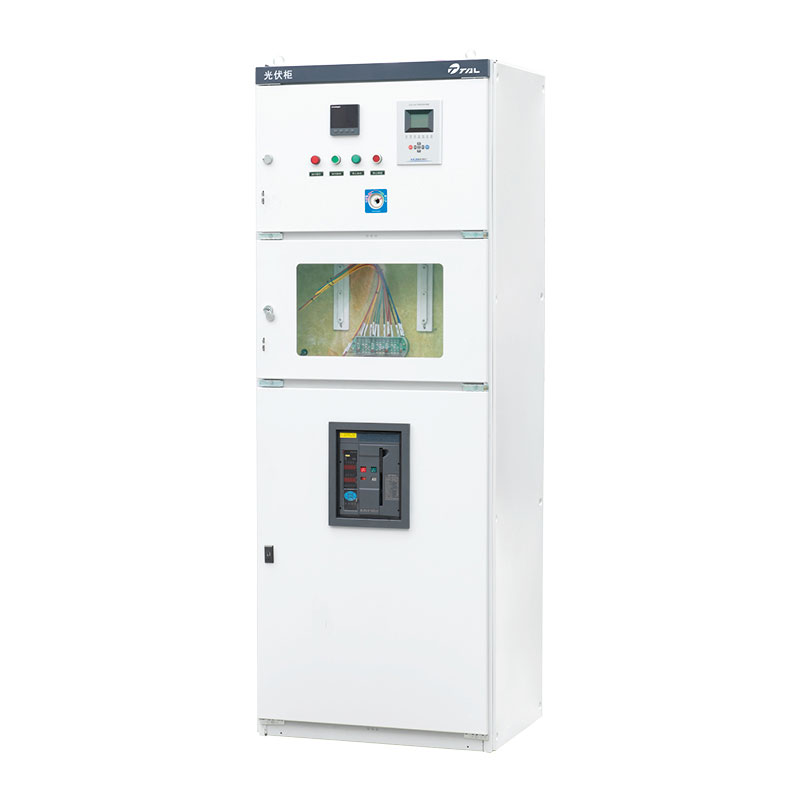

Cabinet fotovoltaic de joasă tensiune conectat la rețea

Dulapul fotovoltaic de joasă tensiune conectat la rețea furnizat de fabrica Taili colectează energia electrică ieșită de invertorul fotovoltaic și este responsabil pentru transmiterea în siguranță a acesteia către sarcini și rețeaua electrică. În același timp, are funcții complete de protecție, monitorizare și programare.

Funcții principale

Dulapul fotovoltaic de joasă tensiune conectat la rețea nu este nicidecum o simplă „cutie de conectare”. Ea execută următoarele funcții cheie:

1. Colectarea și distribuția energiei electrice

· Colectare: Combinați curentul alternativ de ieșire de la mai multe invertoare fotovoltaice într-una sau mai multe principale circuite pentru a spori eficiența transmisiei.

· Distribuție: Alocați în mod rezonabil puterea colectată sarcinilor locale (pentru uzul propriu al utilizatorilor) și transferați puterea rămasă în rețea.

2. Punct de conectare la rețea

· Acesta este punctul de demarcație legal între sistemul fotovoltaic și rețea. Companiile de rețea solicită de obicei contorizare și monitorizare în acest moment pentru a se asigura că sistemul fotovoltaic nu are efecte adverse asupra grilă.

3. Funcții de protecție cuprinzătoare

· Protecție la suprasarcină și la scurtcircuit: Folosiți întrerupătoare pentru a preveni deteriorarea echipamentului cu curent excesiv sau provocând incendii.

· Protecție împotriva curentului invers (după cum este necesar): Când generarea de energie depășește consumul de energie electrică de sarcină, împiedică reintroducerea energiei la transformatorul de nivel superior (în unele aplicații este interzis).

· Protecție cu efect anti-insulare: Aceasta este funcția de siguranță de bază a sistemului conectat la rețea. Când grila este oprit, este necesar să deconectați rapid sistemul fotovoltaic de la rețea pentru a preveni instalarea fotovoltaică puterea de a fi transmisă la liniile de oprire, punând în pericol siguranța personalului de întreținere a rețelei electrice. Deși invertorul în sine are această funcție, dulapul de distribuție este de obicei folosit ca protecție de rezervă.

· Protecție la supra/subtensiune, supra/sub frecvență: Monitorizați parametrii rețelei. Odată detectată o anomalie, acționați imediat pentru a proteja echipamentele și rețeaua.

· Protecție la supratensiune: Preveniți șocurile de supratensiune, cum ar fi loviturile de trăsnet, de la deteriorarea invertoarelor scumpe și a altor echipamente.

4. Monitorizare și contorizare

· Contoare inteligente: Instalați contoare bidirecționale pentru a măsura cu precizie puterea generată de fotovoltaice, puterea introdusă în rețea și puterea extrasă din rețea. Acestea sunt baza pentru decontarea facturilor de energie electrică.

· Dispozitive de monitorizare: monitorizează parametrii cum ar fi tensiunea, curentul, puterea, generarea de energie, factorul de putere în realitate timp prin transformatoare de curent/tensiune, contoare de putere etc.

5. Comutare și control

· Asigurați întrerupătoare, contactoare etc., pentru a facilita conectarea și deconectarea manuală sau automată operațiuni, facilitând întreținerea și repararea echipamentelor.

Vă rugăm să furnizați următoarele informații și vom putea oferi servicii mai bune.

Pentru a facilita o mai bună comunicare și pentru o comandă corectă, vă rugăm să ne furnizați diagrama cu o singură linie a sistemul dvs. fotovoltaic.
